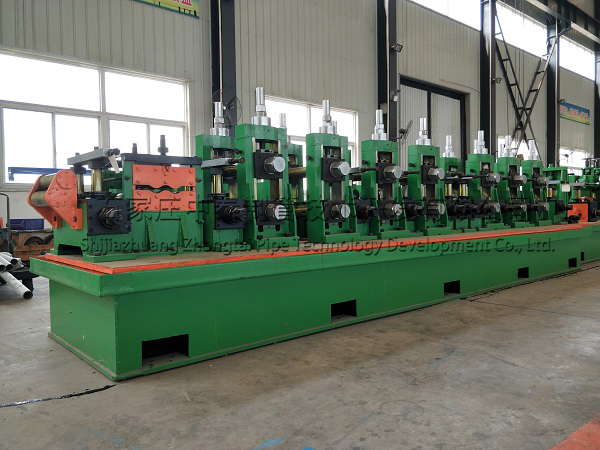

ERW89 HF స్ట్రెయిట్ వెల్డెడ్ పైప్ ప్రొడక్షన్ లైన్
వివరణ
హై ఫ్రీక్వెన్సీ వెల్డెడ్ పైప్ ప్రొడక్షన్ లైన్ ప్రధానంగా స్ట్రెయిట్ సీమ్ వెల్డెడ్ పైప్ యొక్క నిరంతర ఉత్పత్తికి ఉపయోగించబడుతుంది. ఇది హై-ఫ్రీక్వెన్సీ ఇండక్షన్ వెల్డింగ్ను స్వీకరిస్తుంది, ఇది రౌండ్ పైపును మాత్రమే కాకుండా సంబంధిత చదరపు పైపు మరియు ప్రత్యేక ఆకారపు పైపులను కూడా ఉత్పత్తి చేయగలదు. హై-ఫ్రీక్వెన్సీ పైప్ వెల్డింగ్ యంత్రం ప్రధానంగా వివిధ ఇనుప పైపులు, నిర్మాణ పైపులు, నిర్మాణ పైపులు, నీటి పైపులు, చమురు పైపులు, API పైపులు మొదలైన వాటి ఉత్పత్తికి ఉపయోగించబడుతుంది.
Tసాంకేతిక ప్రవాహం
పైకి స్క్రోల్ చేయడం → అన్కాయిలింగ్ → షీర్ మరియు వెల్డింగ్ → స్పైరల్ అక్యుమ్యులేటర్ → ఫార్మింగ్ → HF ఇండక్షన్ వెల్డింగ్ → ఎక్స్టర్నల్ బర్ రిమూవింగ్ → కూలింగ్ → సైజింగ్ → ఫ్లయింగ్ సా → రన్నవుట్ టేబుల్ → తనిఖీ చేయడం → ప్యాకింగ్ → వేర్హౌస్
Fఆర్మింగ్ ప్రక్రియ
| రౌండ్ పైపు | కోల్డ్ రోల్ ఏర్పాటు ప్రక్రియ | మంచి రోలర్ డిజైన్ |
| Sచతురస్రం & దీర్ఘచతురస్రాకార పైపు | సాధారణ రౌండ్-టు-స్క్వేర్ ప్రక్రియ | స్థిరమైన నిర్మాణ ప్రక్రియ |
| టర్క్స్ హెడ్ తో రౌండ్-టు-స్క్వేర్ | మంచి పైపు నాణ్యత |
వెల్డెడ్ పైప్ ప్రొడక్షన్ లైన్ యొక్క ప్రాథమిక సాంకేతిక సమాచారం
| ఉత్పత్తి&దిగుబడి | రౌండ్ పైప్ | 42మి.మీ-89మి.మీమందం: 1.5mm-4.5mm |
| చతురస్రం & దీర్ఘచతురస్రాకార గొట్టం | 35మిమీ×35మిమీ -70మిమీ×70మిమీమందం: 1.5mm-3.5mm | |
| పొడవు | 6మీ-12మీపొడవు సహనం: ±3mm | |
| ఉత్పత్తి వేగం | 20-110 మీ/నిమిషం | |
| ఉత్పత్తి సామర్థ్యం | 22,000 టన్నులు/సంవత్సరం | |
| వినియోగం | మిల్లు స్థాపిత సామర్థ్యం | 700కి.వా. |
| లైన్ ప్రాంతం | 72మీ(పొడవు) ×5.5మీ(వెడల్పు) | |
| కార్మికుడు | 6-8 మంది కార్మికులు | |
| ముడి సరుకు | మెటీరియల్ | Q235B(ASTM GR·D,σs 230) |
| వెడల్పు | 130మి.మీ-280మి.మీమందం: 1.5mm-4.5mm | |
| కాయిల్ ID | 550-610మి.మీ | |
| కాయిల్ OD | గరిష్టంగా 1600మి.మీ. | |
| కాయిల్ బరువు | 4.0టన్ |
అడ్వాంటేజ్
1.అధిక ఉత్పత్తి సామర్థ్యం, లైన్ వేగం 120మీ/నిమిషానికి చేరుకుంటుంది.
2. హైhదిగుబడిని ఇస్తూ, యంత్రం అధిక వేగంతో స్థిరంగా పనిచేస్తుంది, ఇది ఉత్పత్తుల దిగుబడిని మెరుగుపరుస్తుంది.
3. తక్కువ వృధా, తక్కువ యూనిట్ వృధా మరియు తక్కువ ఉత్పత్తి వ్యయం.
4.అధిక ఖచ్చితత్వం, వ్యాసం లోపం పైపు ODలో 0.5/100 మాత్రమే.
ఉత్పత్తులు: లోహశాస్త్రం, నిర్మాణం, రవాణా, యంత్రాలు మరియు వాహన పరిశ్రమలకు GI, కార్బన్ స్టీల్ మరియు స్టెయిన్లెస్ స్టీల్ ట్యూబ్లు.
| ERW ట్యూబ్ మిల్ లైన్ | |||||
| మోడల్ | Rచుట్టుకొలత పైపు mm | చతురస్రంపైపు mm | మందం mm | వర్కింగ్ స్పీడ్ మీ/నిమిషం | |
| ERW20 | ఎఫ్8-ఎఫ్20 | 6x6-15×15 | 0.3-1.5 | 120 తెలుగు | ఇంకా చదవండి |
| ERW32 ద్వారా మరిన్ని | Ф10-Ф32 ద్వారా | 10×10-25×25 | 0.5-2.0 | 120 తెలుగు | |
| ERW50 ద్వారా మరిన్ని | Ф20-Ф50 తెలుగు in లో | 15×15-40×40 | 0.8-3.0 | 120 తెలుగు | |
| ERW76 | Ф32-Ф76 ద్వారా | 25×25-60×60 | 1.2-4.0 | 120 తెలుగు | |
| ఈఆర్డబ్ల్యూ89 | Ф42-Ф89 ద్వారా | 35×35-70×70 | 1.5-4.5 | 110 తెలుగు | |
| ERW114 ద్వారా మరిన్ని | Ф48-Ф114 ద్వారా | 40×40-90×90 | 1.5-4.5 | 65 | |
| ERW140 ద్వారా మరిన్ని | Ф60-Ф140 ద్వారా | 50×50-110×110 | 2.0-5.0 | 60 | |
| ERW165 ద్వారా మరిన్ని | ఎఫ్76-ఎఫ్165 | 60×60-130×130 | 2.0-6.0 | 50 | |
| ERW219 ద్వారా మరిన్ని | ఎఫ్89-ఎఫ్219 | 70×70-170×170 | 2.0-8.0 | 50 | |
| ERW తెలుగు in లో273 | Ф114-Ф273 ద్వారా | 90×90-210×210 | 3.0-10.0 | 45 | |
| ERW325 ద్వారా మరిన్ని | Ф140-Ф325 యొక్క వివరణ | 110×110-250×250 | 4.0-12.7 | 40 | |
| ERW377 | Ф165-Ф377 ద్వారా | 130×130-280×280 | 4.0-14.0 | 35 | |
| ERW406 ద్వారా మరిన్ని | Ф219-Ф406 ద్వారా | 170×170-330×330 | 6.0-16.0 | 30 | |
| ERW508 ద్వారా మరిన్ని | Ф273-Ф508 ద్వారా | 210×210-400×400 | 6.0-18.0 | 25 | ఇంకా చదవండి |
| ERW6 ద్వారా మరిన్ని60 | Ф325-Ф660 యొక్క వివరణ | 250×250-500×500 | 6.0-20.0 | 20 | ఇంకా చదవండి |
| ERW720 ద్వారా మరిన్ని | Ф355-Ф720 ద్వారా | 300×300-600×600 | 6.0-22.0 | 20 | ఇంకా చదవండి |
| స్టెయిన్లెస్ స్టీల్ పైప్ ఉత్పత్తి లైన్ | |||||
| మోడల్ | Rచుట్టుకొలత పైపు mm | చతురస్రంపైపు mm | మందం mm | పని వేగం మీ/నిమిషం | |
| ఎస్ఎస్25 | Ф6-Ф25 | 5×5-20×20 | 0.2-0.8 | 10 | ఇంకా చదవండి |
| ఎస్ఎస్32 | Ф6-Ф32 | 5×5-25×25 | 0.2-1.0 | 10 | ఇంకా చదవండి |
| ఎస్ఎస్51 | Ф9-Ф51 | 7×7-40×40 | 0.2-1.5 | 10 | ఇంకా చదవండి |
| ఎస్ఎస్64 | Ф12-Ф64 | 10×10-50×50 | 0.3-2.0 | 10 | ఇంకా చదవండి |
| ఎస్ఎస్76 | Ф25-Ф76 | 20×20-60×60 | 0.3-2.0 | 10 | ఇంకా చదవండి |
| ఎస్ఎస్ 114 | Ф38-Ф114 తెలుగు | 30×30-90×90 | 0.4-2.5 | 10 | ఇంకా చదవండి |
| ఎస్ఎస్ 168 | Ф76-Ф168 తెలుగు | 60×60-130×130 | 1.0-3.5 | 10 | ఇంకా చదవండి |
| ఎస్ఎస్219 | Ф114-Ф219 తెలుగు | 90×90-170×170 | 1.0-4.0 | 10 | ఇంకా చదవండి |
| ఎస్ఎస్325 | Ф219-Ф325 తెలుగు | 170×170-250×250 | 2.0-8.0 | 3 | ఇంకా చదవండి |
| ఎస్ఎస్ 426 | Ф219-Ф426 తెలుగు in లో | 170×170-330×330 | 3.0-10.0 | 3 | ఇంకా చదవండి |
| ఎస్ఎస్ 508 | Ф273-Ф508 తెలుగు | 210×210-400×400 | 4.0-12.0 | 3 | ఇంకా చదవండి |
| ఎస్ఎస్ 862 | Ф508 తెలుగు-Ф862 తెలుగు in లో | 400×400-600×600 | 6.0-16.0 | 2 | ఇంకా చదవండి |
