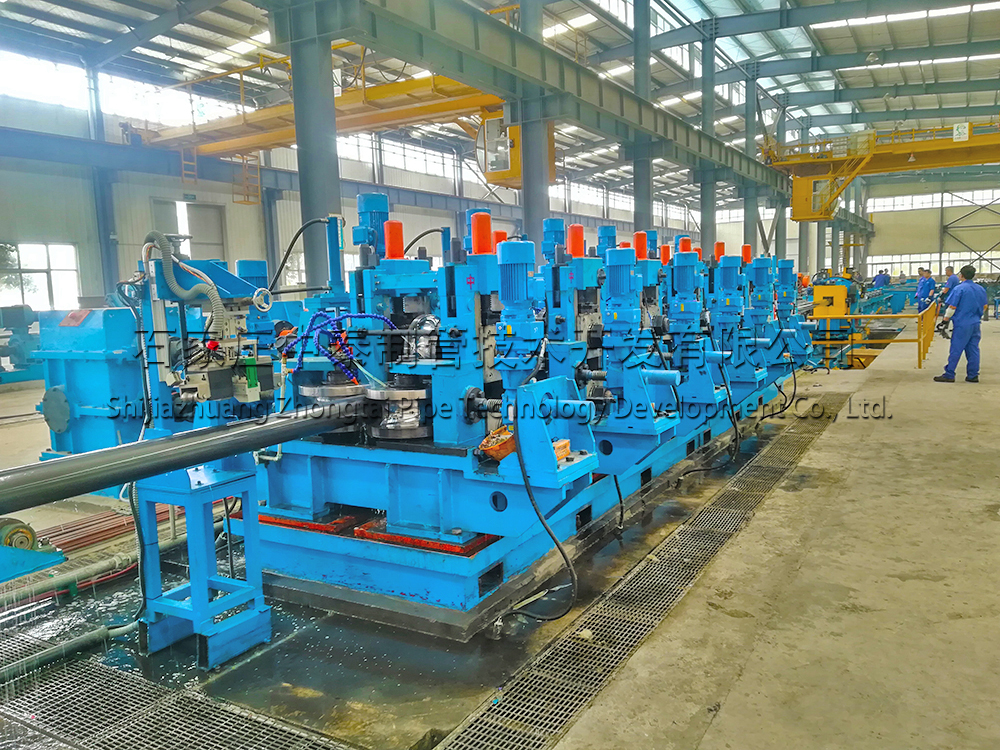

ట్యూబ్ మిల్ φ165×8 ఆయిల్ & గ్యాస్ ట్రాన్స్పోర్ట్ (API)
వివరణ
హై ఫ్రీక్వెన్సీ వెల్డెడ్ పైపు ఉత్పత్తి శ్రేణిని ప్రధానంగా స్ట్రెయిట్ సీమ్ వెల్డెడ్ పైపుల నిరంతర ఉత్పత్తి కోసం ఉపయోగిస్తారు. ఇది హై-ఫ్రీక్వెన్సీ ఇండక్షన్ వెల్డింగ్ను అవలంబిస్తుంది, దీని ద్వారా గుండ్రని పైపులను మాత్రమే కాకుండా, వాటికి అనుగుణమైన చతురస్రాకార పైపులను మరియు ప్రత్యేక ఆకారపు పైపులను కూడా ఉత్పత్తి చేయవచ్చు. హై-ఫ్రీక్వెన్సీ పైపు వెల్డింగ్ యంత్రాన్ని ప్రధానంగా వివిధ రకాల ఇనుప పైపులు, నిర్మాణ పైపులు, స్ట్రక్చరల్ పైపులు, నీటి పైపులు, ఆయిల్ పైపులు, ఏపీఐ పైపులు మొదలైన వాటి ఉత్పత్తికి ఉపయోగిస్తారు.
Tసాంకేతిక ప్రవాహం

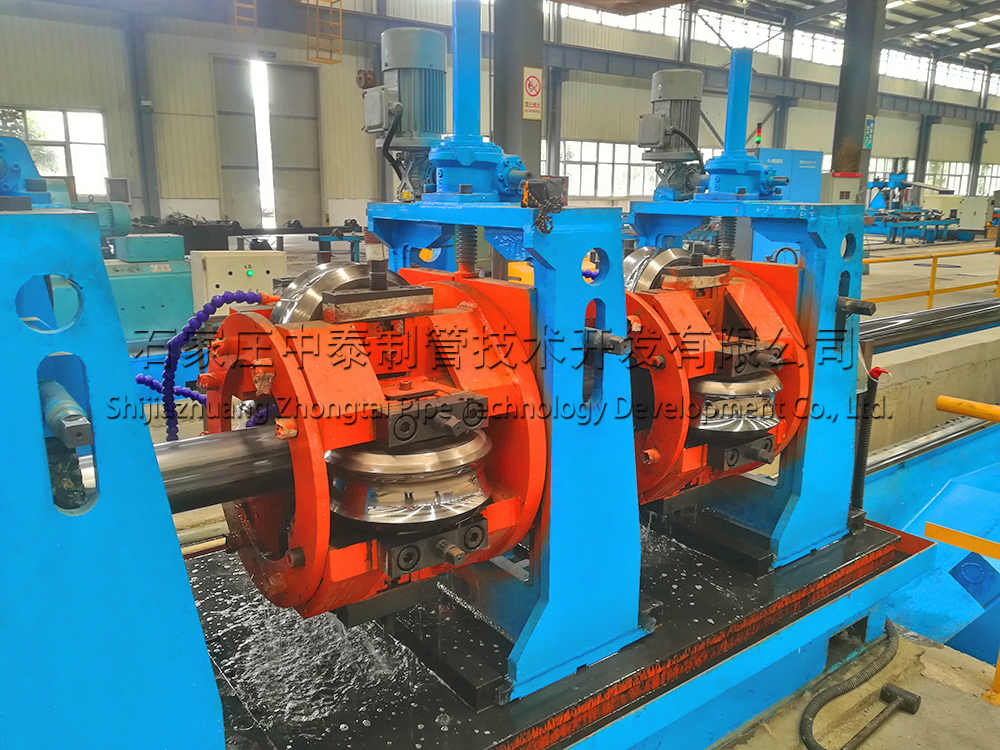

పైకి స్క్రోల్ చేయడం→ విప్పడం → షియర్ మరియు వెల్డింగ్→ స్పైరల్ అక్యుమ్యులేటర్→ ఫార్మింగ్ → HF ఇండక్షన్ వెల్డింగ్→ బాహ్య బర్ తొలగింపు→ చల్లబరచడం → సైజింగ్→ ఫ్లయింగ్ సా → రన్ అవుట్ టేబుల్ → తనిఖీ→ ప్యాకింగ్→ గిడ్డంగి
Fనిర్మాణ ప్రక్రియ

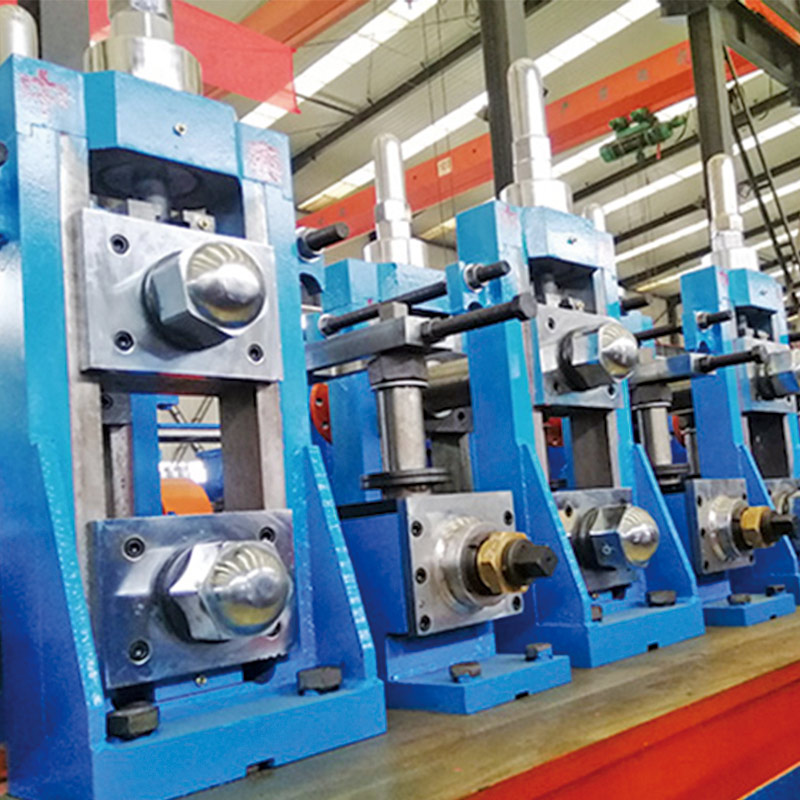

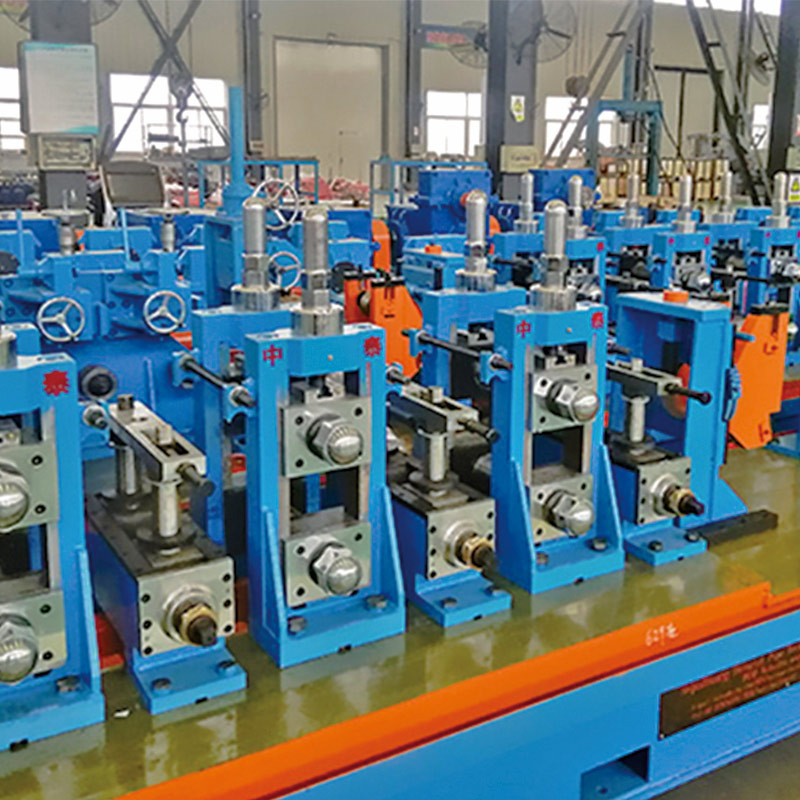

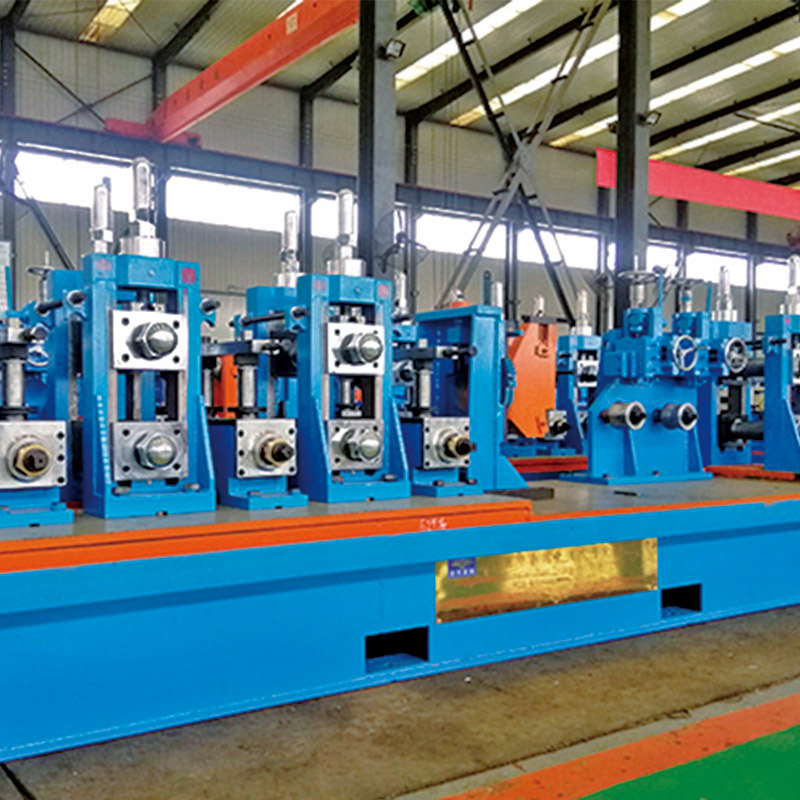

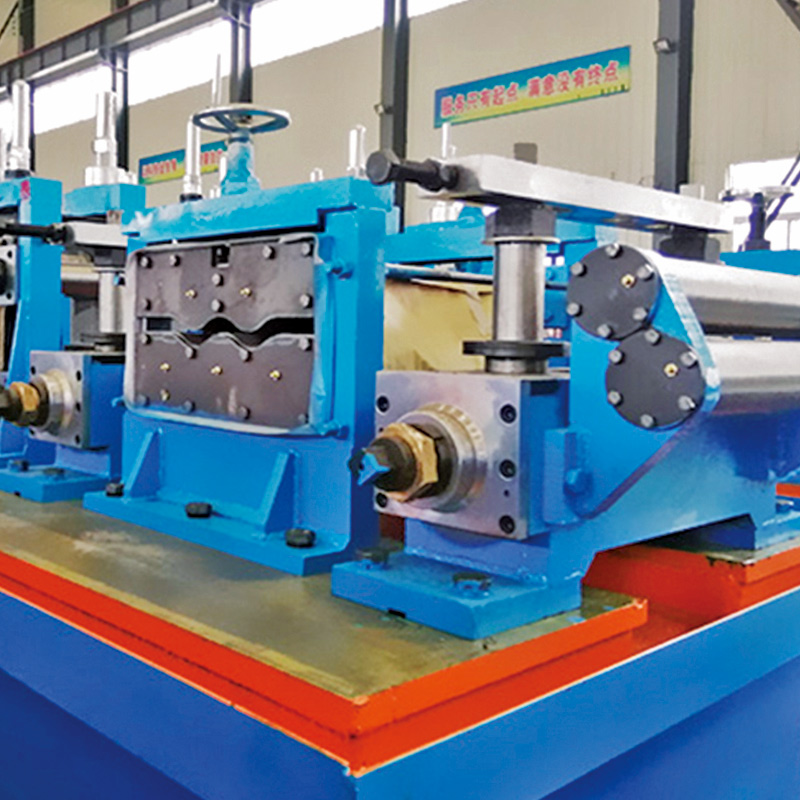

| గుండ్రని పైపు | కోల్డ్ రోల్ ఫార్మింగ్ ప్రక్రియ | మంచి రోలర్ డిజైన్ |
| రకం | రోలర్స్ షేరింగ్ | సెవో సర్దుబాటు |
వెల్డింగ్ పైపు ఉత్పత్తి శ్రేణి యొక్క ప్రాథమిక సాంకేతిక సమాచారం
| ఉత్పత్తి & దిగుబడి | గుండ్రని పైపు | 76mm-165mm మందం:2.0mm-8.0mm |
| చదరపు & దీర్ఘచతురస్ర గొట్టం | 60mm×60మిమీ -130మిమీ×130mm మందం:2.0mm-6.0mm | |
| పొడవు | 6m-12మీ పొడవు సహనం: ±3మిమీ | |
| ఉత్పత్తి వేగం | 20-50మీ/నిమిషం | |
| ఉత్పత్తి సామర్థ్యం | 30,000 టన్నులు/సంవత్సరం | |
| వినియోగం | మిల్లు స్థాపిత సామర్థ్యం | 220 కిలోవాట్లు |
| లైన్ ప్రాంతం | 85m(పొడవు) ×7మీ (వెడల్పు) | |
| కార్మికుడు | 6-8 మంది కార్మికులు | |
| ముడి పదార్థం | పదార్థం | Q235B(ASTM GR·D,σఎస్ 230)X60 జె55 |
| వెడల్పు | 240mm-520mm మందం:2.0mm-8.0mm | |
| కాయిల్ ఐడి | 580-700mm | |
| కాయిల్ OD | మాక్స్ 1800మి.మీ | |
| కాయిల్ బరువు | 6.0t |
ప్రయోజనం
1. అధిక ఉత్పత్తి సామర్థ్యం, లైన్ వేగం నిమిషానికి 120 మీటర్ల వరకు ఉంటుంది.
2. అధిక దిగుబడి, యంత్రం అధిక వేగంతో స్థిరంగా పనిచేస్తుంది, ఇది ఉత్పత్తుల దిగుబడిని మెరుగుపరుస్తుంది.
3. తక్కువ వృధా, తక్కువ యూనిట్ వృధా మరియు తక్కువ ఉత్పత్తి వ్యయం.
4. అధిక ఖచ్చితత్వం, వ్యాసంలో లోపం పైపు ODలో 0.5/100 మాత్రమే ఉంటుంది.
ఉత్పత్తులు: లోహశాస్త్రం, నిర్మాణం, రవాణా, యంత్రాలు మరియు వాహన పరిశ్రమల కోసం జిఐ, కార్బన్ స్టీల్ మరియు స్టెయిన్లెస్ స్టీల్ ట్యూబ్లు.
ఉత్పత్తి వివరాలు
| ERW ట్యూబ్ మిల్ లైన్ | |||||
| మోడల్ | Rధ్వని గొట్టం mm | చదరపుపైపు mm | మందం mm | పని వేగం మీ/నిమిషం | |
| ERW20 | Ф8-Ф20 | 6x6-15×15 | 0.3-1.5 | 120 | మరింత చదవండి |
| ERW32 | Ф10-Ф32 | 10×10-25×25 | 0.5-2.0 | 120 | |
| ERW50 | Ф20-Ф50 | 15×15-40×40 | 0.8-3.0 | 120 | |
| ERW76 | Ф32-Ф76 | 25×25-60×60 | 1.2-4.0 | 120 | |
| ERW89 | Ф42-Ф89 | 35×35-70×70 | 1.5-4.5 | 110 | |
| ERW114 | Ф48-Ф114 | 40×40-90×90 | 1.5-4.5 | 65 | |
| ERW140 | Ф60-Ф140 | 50×50-110×110 | 2.0-5.0 | 60 | |
| ERW165 | Ф76-Ф165 | 60×60-130×130 | 2.0-6.0 | 50 | |
| ERW219 | Ф89-Ф219 | 70×70-170×170 | 2.0-8.0 | 50 | |
| ERW273 | Ф114-Ф273 | 90×90-210×210 | 3.0-10.0 | 45 | |
| ERW325 | Ф140-Ф325 | 110×110-250×250 | 4.0-12.7 | 40 | |
| ERW377 | Ф165-Ф377 | 130×130-280×280 | 4.0-14.0 | 35 | |
| ERW406 | Ф219-Ф406 | 170×170-330×330 | 6.0-16.0 | 30 | |
| ERW508 | Ф273-Ф508 | 210×210-400×400 | 6.0-18.0 | 25 | మరింత చదవండి |
| ERW660 | Ф325-Ф660 | 250×250-500×500 | 6.0-20.0 | 20 | మరింత చదవండి |
| ERW720 | Ф355-Ф720 | 300×300-600×600 | 6.0-22.0 | 20 | మరింత చదవండి |
| స్టెయిన్లెస్ స్టీల్ పైపు ఉత్పత్తి శ్రేణి | |||||
| మోడల్ | Rధ్వని గొట్టం mm | చదరపుపైపు mm | మందం mm | పని వేగం మీ/నిమిషం | |
| SS25 | Ф6-Ф25 | 5×5-20×20 | 0.2-0.8 | 10 | మరింత చదవండి |
| SS32 | Ф6-Ф32 | 5×5-25×25 | 0.2-1.0 | 10 | మరింత చదవండి |
| SS51 | Ф9-Ф51 | 7×7-40×40 | 0.2-1.5 | 10 | మరింత చదవండి |
| SS64 | Ф12-Ф64 | 10×10-50×50 | 0.3-2.0 | 10 | మరింత చదవండి |
| SS76 | Ф25-Ф76 | 20×20-60×60 | 0.3-2.0 | 10 | మరింత చదవండి |
| SS114 | Ф38-Ф114 | 30×30-90×90 | 0.4-2.5 | 10 | మరింత చదవండి |
| SS168 | Ф76-Ф168 | 60×60-130×130 | 1.0-3.5 | 10 | మరింత చదవండి |
| SS219 | Ф114-Ф219 | 90×90-170×170 | 1.0-4.0 | 10 | మరింత చదవండి |
| SS325 | Ф219-Ф325 | 170×170-250×250 | 2.0-8.0 | 3 | మరింత చదవండి |
| SS426 | Ф219-Ф426 | 170×170-330×330 | 3.0-10.0 | 3 | మరింత చదవండి |
| SS508 | Ф273-Ф508 | 210×210-400×400 | 4.0-12.0 | 3 | మరింత చదవండి |
| SS862 | Ф508-Ф862 | 400×400-600×600 | 6.0-16.0 | 2 | మరింత చదవండి |
