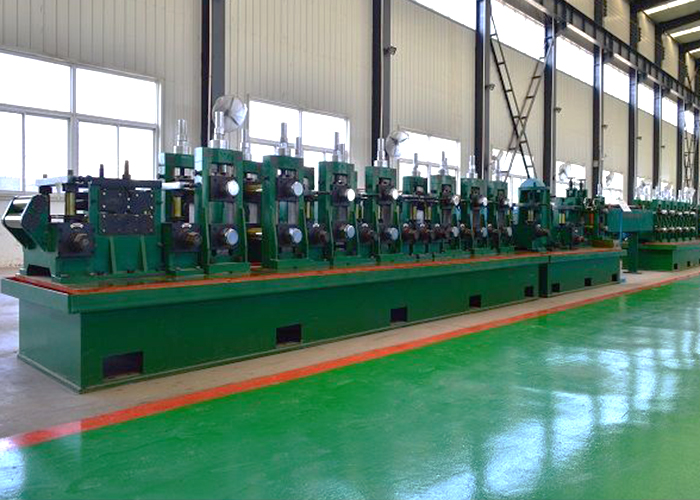

ERW50 HF స్ట్రెయిట్ వెల్డెడ్ పైప్ ప్రొడక్షన్ లైన్
వివరణ
హై ఫ్రీక్వెన్సీ వెల్డింగ్ పైప్ ఉత్పత్తి లైన్ ప్రధానంగా నేరుగా సీమ్ వెల్డెడ్ పైపు యొక్క నిరంతర ఉత్పత్తి కోసం ఉపయోగించబడుతుంది.ఇది హై-ఫ్రీక్వెన్సీ ఇండక్షన్ వెల్డింగ్‌ను స్వీకరిస్తుంది, ఇది రౌండ్ పైపును మాత్రమే కాకుండా సంబంధిత చదరపు పైపు మరియు ప్రత్యేక ఆకారపు పైపులను కూడా ఉత్పత్తి చేస్తుంది.అధిక-ఫ్రీక్వెన్సీ పైపు వెల్డింగ్ యంత్రం ప్రధానంగా వివిధ ఇనుప పైపులు, నిర్మాణ పైపులు, నిర్మాణ పైపులు, నీటి పైపులు, చమురు పైపులు, API పైప్స్ మొదలైన వాటి ఉత్పత్తికి ఉపయోగిస్తారు.
Tసాంకేతిక ప్రవాహం
పైకి స్క్రోలింగ్ → అన్‌కాయిలింగ్ → షీర్ మరియు వెల్డింగ్→ స్పైరల్ అక్యుమ్యులేటర్→ ఫార్మింగ్ → HF ఇండక్షన్ వెల్డింగ్
Fఆర్మింగ్ ప్రక్రియ
| రౌండ్ పైపు | కోల్డ్ రోల్ ఏర్పడే ప్రక్రియ | మంచి రోలర్ డిజైన్ |
| Sచతురస్రం & దీర్ఘచతురస్రాకార పైపు | సాధారణ రౌండ్-టు-స్క్వేర్ ప్రక్రియ | స్థిరంగా ఏర్పడే ప్రక్రియ |
| టర్క్స్ హెడ్‌తో రౌండ్-టు-స్క్వేర్ | మంచి పైపు నాణ్యత |
వెల్డెడ్ పైప్ ప్రొడక్షన్ లైన్ యొక్క ప్రాథమిక సాంకేతిక సమాచారం
| ఉత్పత్తి & దిగుబడి | రౌండ్ పైప్ | 20mm-50mm మందం:0.8mm-3.0mm |
| చతురస్రం & దీర్ఘ చతురస్రం ట్యూబ్ | 15mm×15mm -40mm×40mm మందం:0.8mm-2.0mm | |
| పొడవు | 6m-12మీ పొడవు సహనం: ±3మి.మీ | |
| ఉత్పత్తి వేగం | 20-120 మీ/నిమి | |
| ఉత్పత్తి సామర్ధ్యము | 15,000టన్/సంవత్సరం | |
| వినియోగం | మిల్లు వ్యవస్థాపించిన సామర్థ్యం | 65కిలోవాట్ |
| లైన్ ఏరియా | 50m(పొడవు) ×4మీ (వెడల్పు) | |
| కార్మికుడు | 6-8 మంది కార్మికులు | |
| ముడి సరుకు | మెటీరియల్ | Q235B(ASTM GR·D,σలు 230) |
| వెడల్పు | 65mm-190mm మందం: 0.8mm-3.0mm | |
| కాయిల్ ID | 450-520మి.మీ | |
| కాయిల్ OD | గరిష్టం 1500మి.మీ | |
| కాయిల్ బరువు | 1.0-2.0 టి |
అడ్వాంటేజ్
1.అధిక ఉత్పత్తి సామర్థ్యం, లైన్ వేగం 120m/min వరకు ఉంటుంది.
2. హైhదిగుబడి, యంత్రం అధిక వేగంతో స్థిరంగా పనిచేస్తుంది, ఇది ఉత్పత్తుల దిగుబడిని మెరుగుపరుస్తుంది.
3. తక్కువ వృధా, తక్కువ యూనిట్ వృధా మరియు తక్కువ ఉత్పత్తి వ్యయం.
4.అధిక ఖచ్చితత్వం, వ్యాసం లోపం పైపు ODలో 0.5/100 మాత్రమే.
ఉత్పత్తులు: మెటలర్జీ, నిర్మాణం, రవాణా, యంత్రాలు మరియు వాహన పరిశ్రమల కోసం GI, కార్బన్ స్టీల్ మరియు స్టెయిన్లెస్ స్టీల్ ట్యూబ్‌లు.
ఉత్పత్తి వివరాలు
| ERW ట్యూబ్ మిల్ లైన్ | |||||
| మోడల్ | Rగుండ్రని పైపు mm | చతురస్రంపైపు mm | మందం mm | పని వేగం m/min | |
| ERW20 | Ф8-F20 | 6x6-15×15 | 0.3-1.5 | 120 | ఇంకా చదవండి |
| ERW32 | Ф10-F32 | 10×10-25×25 | 0.5-2.0 | 120 | |
| ERW50 | Ф20-F50 | 15×15-40×40 | 0.8-3.0 | 120 | |
| ERW76 | Ф32-F76 | 25×25-60×60 | 1.2-4.0 | 120 | |
| ERW89 | Ф42-F89 | 35×35-70×70 | 1.5-4.5 | 110 | |
| ERW114 | Ф48-F114 | 40×40-90×90 | 1.5-4.5 | 65 | |
| ERW140 | Ф60-Ф140 | 50×50-110×110 | 2.0-5.0 | 60 | |
| ERW165 | Ф76-Ф165 | 60×60-130×130 | 2.0-6.0 | 50 | |
| ERW219 | Ф89-F219 | 70×70-170×170 | 2.0-8.0 | 50 | |
| ERW273 | Ф114-Ф273 | 90×90-210×210 | 3.0-10.0 | 45 | |
| ERW325 | Ф140-F325 | 110×110-250×250 | 4.0-12.7 | 40 | |
| ERW377 | Ф165-Ф377 | 130×130-280×280 | 4.0-14.0 | 35 | |
| ERW406 | Ф219-F406 | 170×170-330×330 | 6.0-16.0 | 30 | |
| ERW508 | Ф273-F508 | 210×210-400×400 | 6.0-18.0 | 25 | ఇంకా చదవండి |
| ERW660 | Ф325-Ф660 | 250×250-500×500 | 6.0-20.0 | 20 | ఇంకా చదవండి |
| ERW720 | Ф355-Ф720 | 300×300-600×600 | 6.0-22.0 | 20 | ఇంకా చదవండి |
| స్టెయిన్లెస్ స్టీల్ పైప్ ఉత్పత్తి లైన్ | |||||
| మోడల్ | Rగుండ్రని పైపు mm | చతురస్రంపైపు mm | మందం mm | పని వేగం m/min | |
| SS25 | Ф6-Ф25 | 5×5-20×20 | 0.2-0.8 | 10 | ఇంకా చదవండి |
| SS32 | Ф6-Ф32 | 5×5-25×25 | 0.2-1.0 | 10 | ఇంకా చదవండి |
| SS51 | Ф9-Ф51 | 7×7-40×40 | 0.2-1.5 | 10 | ఇంకా చదవండి |
| SS64 | Ф12-Ф64 | 10×10-50×50 | 0.3-2.0 | 10 | ఇంకా చదవండి |
| SS76 | Ф25-Ф76 | 20×20-60×60 | 0.3-2.0 | 10 | ఇంకా చదవండి |
| SS114 | Ф38-Ф114 | 30×30-90×90 | 0.4-2.5 | 10 | ఇంకా చదవండి |
| SS168 | Ф76-Ф168 | 60×60-130×130 | 1.0-3.5 | 10 | ఇంకా చదవండి |
| SS219 | Ф114-Ф219 | 90×90-170×170 | 1.0-4.0 | 10 | ఇంకా చదవండి |
| SS325 | Ф219-Ф325 | 170×170-250×250 | 2.0-8.0 | 3 | ఇంకా చదవండి |
| SS426 | Ф219-Ф426 | 170×170-330×330 | 3.0-10.0 | 3 | ఇంకా చదవండి |
| SS508 | Ф273-Ф508 | 210×210-400×400 | 4.0-12.0 | 3 | ఇంకా చదవండి |
| SS862 | Ф508-Ф862 | 400×400-600×600 | 6.0-16.0 | 2 | ఇంకా చదవండి |
